유해화학물질은 취급하는 장소 혹은 장비에 화학물질 사용에 따른 누출로 인명 사고 및 설비 등의 재산적 피해를 미연에 방지하기 위해 누액감지기를 설치하도록 규정하고 있어 누액감지기는 선택이 아닌 필수가 되었습니다.

"유해화학물질 취급시설 검지•경보설비 기준 [제조·사용시설]"의 기술기준에 의하면

유해화학물질에 따른 누출·유출, 화재 또는 폭발을 미리 감지하기 위하여 검지ㆍ경보설비를 설치하여야 합니다.

 그럼 누액감지기에 대해서 알아볼까요?

현존하는 누액감지 센서 기술 동향

누액감지기는 각종 산업 분야에 널리 사용되는 제품으로 산, 알칼리, 오일류, 유기용제(VOCs)... 등 누액을 확인하여 산업사고를 미연에 방지하는 용도로 종류가 다양하다.

현재 사용되고 있는 누액감지 센서의 종류로는 케이블 타입(Cable type), 필름 타입(Film type), 포인트 타입(Point type)이 있다.

◎ 필름형 센서

센서 필름의 전기저항값을 갖는 인쇄회로의 설계로, 액체 누설 발생 시 액체의 전류값을 수신하여 액체의 유무를 감지하는 원리를 이용하여 누액을 감지하는 원리이다. PET필름, PI등의 소재를 사용, 박막 필름형 센서로 되어 있다.

• 장점 : 1. 단위 길이로 되어 있어 검출할 수는 공간이 넓다.

• 단점 : 1. PET, PI 소재를 사용한 인쇄방식으로 되어 있어 햇빛이나 빗물에 의해서 인쇄면이 바로 들뜨고 파손되어 수명이 매우 짧다.

           2. 가격은 m당 가격으로 비용이 매우 비싸다.

           3. 바닥면에 따로 고정해야 하므로 작업자의 이동에 방해를 줄 수 있으며, 압력을 가할 시 쉽게 파손된다.

           4. 필름 일부분이 파손 시 제품 전체를 교체해야 하므로 유지보수가 어렵고 경제성이 떨어진다.

◎ 케이블 센서

케이블 센서는 일정한 저항값을 갖는 2개의 도선을 스크류 방식으로 꼬아 제작된 센서로서 해당 위치에 Leak 발생 시 액체의 저항값을 수신하여 거리 감지 및 액체 유무를 감지하는 방식으로 일부 용액만 검출이 가능하다.

• 장점 : 1. 단위 길이로 되어 있어 검출할 수는 공간이 넓다.

• 단점 : 1. 해외 수입품으로 가격이 비싸고 일부 용액(오일류)만 검출이 가능하다.

           2. 국내에서 제작된 케이블은 산, 알칼리 및 물에만 검출이 가능하다.

           3. 유기용는 검출이 전혀 안된다.

           4. 바닥면에 따로 고정해야 하므로 작업자의 이동에 방해를 줄 수 있으며, 압력을 가할 시 쉽게 파손된다.

           5. 케이블 일부분이 파손 시 제품 전체를 교체해야 하므로 유지보수가 어렵고 경제성이 떨어진다.

◎ 포인트 센서

photoelectronic 센서의 빔(Beam)과 액체 굴절율 차이에 따른 액체의 유무를 감지하며, 누액 센싱과 알람 기능이 일체화 되어있다.

• 장점 : 1. 가격이 저렴하다.

• 단점 : 1. 물에도 쉽게 반응한다.

           2. 빛의 굴절율로 액체의 유무를 감지하기 때문에 환경 변화에 오작동이 심하다. (실내에서도 잦은 오작동)

           3. 옥외는 설치가 불가능하다.

누액감지기 설치하는 방법이 법적으로 자리를 잡지 못하여 필름센서로 무조건 탱크 주위를 둘러치거나 장비 주위를 뱅~ 돌려서 설치했습니다.....오 마이 갓!!!

센서 비용도 비싼데 설치 비용 또한 만만치 않다.

3개월도 못버티는 잦은 고장으로 유지보수 비용도 너무 많이 든다.

그리하여 실제적으로 초기에 설치하고 고장이 나더라도 장비의 전원을 꺼두는 경우가 대부분이다.

누액감지기 검교정은 감지기 작동여부를 테스트함으로써 그 기능이 활성화되어 있는지를 확인하는 검증인데 국내에서는 제품의 문제로 제대로 누액감지기 검교정이 이루어지지 않았다.

<참고>

이제 바닥면 둘레 10 m 마다 1개 이상, 건축물 밖의 경우에는 이들 설비군 바닥면 둘레 20 m 마다 1개 이상의 비율로 계산한 수로 설치하면 된다.

그리하여 광학식 포인트센서로 많이 설치를 했는데 이또한 잦은 오작동과 제품 불량으로 장비를 아예 꺼두는 경우가 대부분이다.....오 마이 갓!!!

문제가 심각하다.

이리하여 [주]유한테크는 이 모든 문제를 해결하기 위해 "전자식 누액 포인트센서"를 개발하게 되었다.

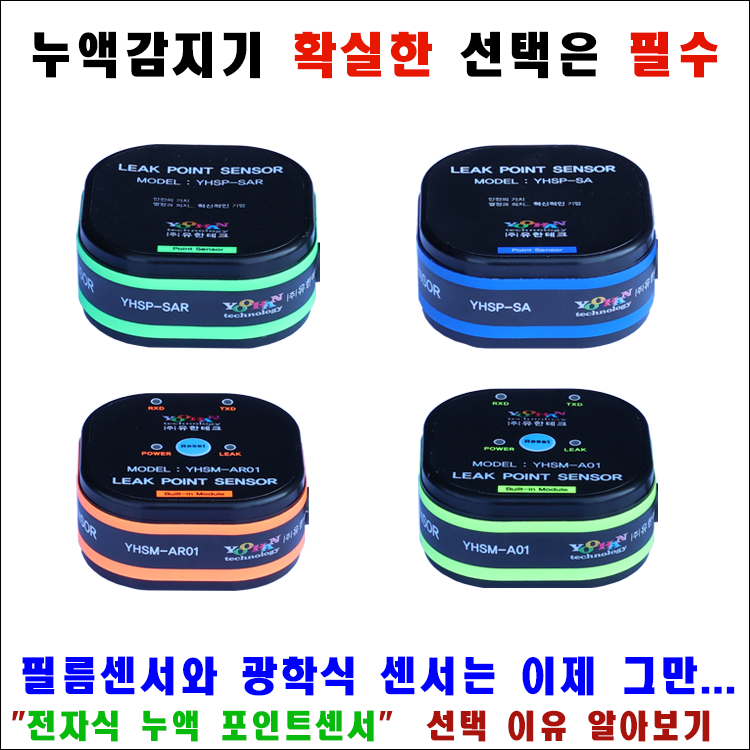

전자식 누액 포인트센서

◎ [산•알칼리 및 비휘발성 유기용제]

전기화학적 원리를 적용하여 누출을 신속하고 정확하게 감지합니다. 도전체에 액체가 유입시 도전체의 전기적 반응이 발생하며, 이로 인해 회로의 저항값이 변화하고, 전류가 흐르게 됩니다. 이러한 전류 변화는 액체의 존재를 감지하는 데 중요한 역할을 합니다.

YHSP-SAR (분리형)	YHSM-AR01 (일체형)	YHSP-SAR-Ex (방폭형)

• 간단한 물 세척 후 재사용 가능,

• 산•알칼리 및 비휘발성 유기화학물질 전용,

• 물에는 반응을 안함,

• 외부 충격과 노이즈에 강하여 실내외 어디든 설치 가능,

◎ [유기용제 및 오일류]

전기화학적 원리를 적용하여 누출을 신속하고 정확하게 감지합니다. 센서하단에 액체가 유입시 센서 표면 장력이 파괴되고, 이로 인해 회로의 저항값이 변화하고, 전류가 흐르게 됩니다. 이러한 전류 변화는 액체의 존재를 감지하는 데 중요한 역할을 합니다.

• 물과 유기용제 및 오일류 화학물질을 구별하여 화학물질만을 감지

• 유기화학물질 및 오일물질의 누출로 인해 바닥센서가 손상 시 바닥센서만 탈부착이 가능하여 언제든지 제품을 재사용 가능. (바닥센서는 별매품)

• 물에는 반응을 안함.
• 외부 충격과 노이즈에 강하여 실내외 어디든 설치 가능함.

이제는 누액감지기에 대하여 더이상 고민하지 마세요...!!!

[주]유한테크가 고객님의 화학물질 사용에 따른 누출로 인명 사고 및 설비 등의 재산적 피해를 미연에 방지하기 위하여 책임을 다하겠습니다.

궁금하신 사항이 있거나 문의 사항이 있으시면 언제든지 연락주세요.

여러분의 궁금함을 바로 풀어드립니다.
